当前位置 : 首页 >> 电涡流制动器 >> 电涡流制动器

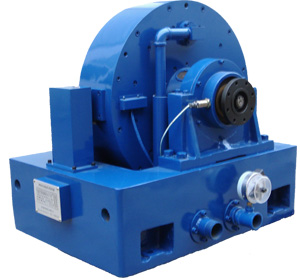

DW系列电涡流测功机

DW系列(盘式)电涡流测功机 DW系列(柱式)电涡流测功机
DW系列(盘式)电涡流测功机 DW系列(柱式)电涡流测功机

产品简介
  航成牌电涡流测功机是目前国内先进的加载测功设备,主要用来测量各种动力装置的机械性能。DW及DWD系列主要由旋转部分(感应盘)、摆动部分(电枢和励磁部分)、测力部分和校正部分组成。
  励磁绕组通电后,产生一个闭合磁通。当感应盘(齿状)旋转时,气隙磁密随之发生周期性变化,感应出涡流,由于“涡流”和磁场的耦合作用,在转子上产生制动力矩,而在电枢体上则产生与拖动力矩相同的转矩,并经装在电枢体上的力传感器检测出来,从而达到测试扭矩的目的。 在转速测量上,采用非接触式的磁电式转速传感器,将转速信号转换成电信号输出。
  本机适用于中、小型功率电机、汽车、内燃机、燃气轮机、水轮机、工程机械、林业、矿山、石油钻采等机械的性能试验,也可作为其它动力设备的吸功装置。

性能特点
结构简单,操作维护方便;
制动力矩大,测试精度高,工作稳定;
转动惯量小,动态响应快;
与测控系统配套,可实现自动化操作。
性能指标

冷却水压:0.02~0.1Mpa。
测功机出水温度:小于55oC
工作方向:左旋或右旋,连续工作。
扭矩测量精度:±0.4%F.S
转速测量精度:±1r/min


表1 DW系列电涡流测功机主要性能指标

型号

额定吸收功率kW

额定扭矩N.m

最高转速r/min

转动惯量kg·m2

额定扭矩转速r/min

DW6

6

25

14000

0.01

2000~2800

DW10

10

50

13000

0.01

2000~2800

DW16

16

70

13000

0.01

2000~2800

DW25

25

120

11000

0.025

2000~2800

DW40

40

160

10000

0.025

2000~2800

DW63

63

250

9000

0.06

2000~2800

DW100

100

400

8500

0.14

2000~2800

DW160

160

600

8000

0.42

2000~2800

DW250

250

1100

7000

0.88
2000~2800
DW300

300

1600

6000

1.8
2000~2800

DW400

400

2200

4300

2.6

2000~2800

DW560

560

3300

5000

3.1
2000~2800

DW630

630

4000

4000

4.2

2000~2800

表2 DWD系列电涡流测功机主要性能指标


型号

额定吸收功率kW

额定扭矩N.m

最高转速r/min

转动惯量kg·m2

额定扭矩转速r/min

DWD63

63

250

7000

0.11

1000~1600

DWD100

100

400

6500

0.19

1000~1600

DWD160

160

650

6000

0.47
1000~1600

DWD250

250

1100

5100

0.93

1000~1600

DWD300

300

1500

5000

1.85

1000~1600

DWD400

400

2200

4000

2.65
1000~1600
DWD560

560

3300

3500

3.13

1000~1600

DWD630

630

4000

3000

4.26
1000~1600

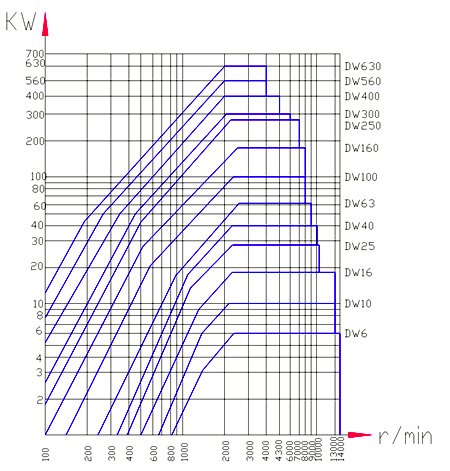

DW系列电涡流测功机功率特性曲线
DW系列电涡流测功机功率特性曲线

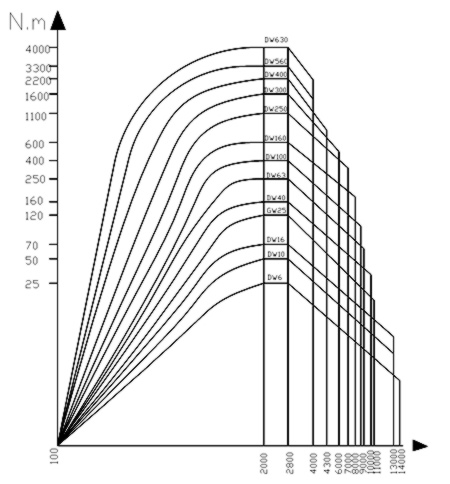

DW系列电涡流测功机负荷特性曲线表

DW系列电涡流测功机负荷特性曲线表

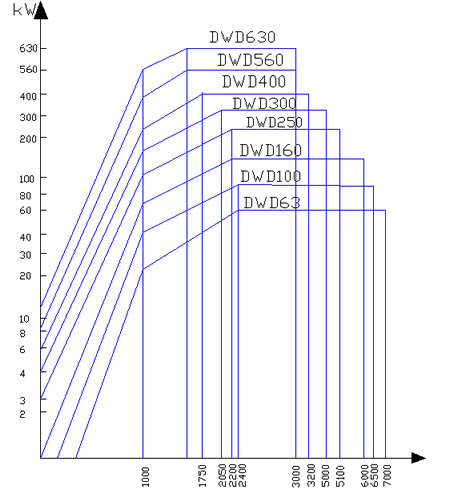

DWD系列电涡流测功机功率特性曲线

DWD系列电涡流测功机功率特性曲线

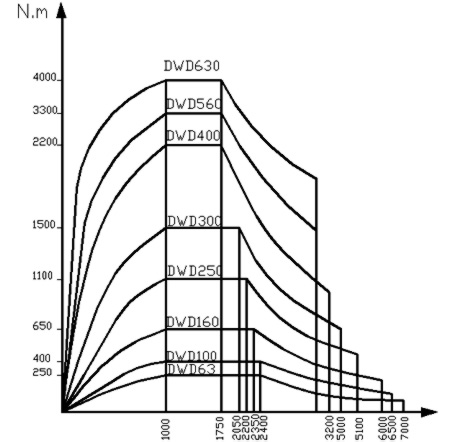

DWD系列电涡流测功机负荷特性曲线表

DWD系列电涡流测功机负荷特性曲线表


-DWL系列立式电涡流测功机

DWL系列立式电涡流测功机
普通DW系列测功机在测试某些特殊机械(如割草机、立式水泵、搅拌机变速箱等)时,必须引入换向变速箱,将设备的垂直传动变换成水平传动方式。这样,在输出测试结果的时候,由于变速箱的传递效率不定(随工况转速、负载大小而变化),扭矩的测试精度将得不到保证,难以应用在对测试精度要求比较苛刻的情况。为此,我公司专门开发了DWL系列立式电涡流测功机。作为一种新型的测功设备,它可以垂直安装,彻底解决了DW系列测功机在测试上述设备时因变速箱的效率引起的困饶,真正的实现了扭矩测试的高精度要求。

  DWL系列立式电涡流测功机除了立式安装外,其他的技术参数与DW系列电涡流测功机完全一致。需要说明的是,DWL系列测功机的安装尺寸可以根据用户的要求而特殊设计
