当前位置 : 首页 >> 测功机 >> 200Nm曳引机测试平台

2000Nm曳引机测试平台

1.1技术参数
1.1.1测试参数
输入电压Uab、Ubc、Uac 电压不平衡;
输入电流Ia、Ib、Ic 电流不平衡;
功率(P入)、功率因数;
输出转矩(T出)、转速(n出)、功率(P出);
效率(η),温升(Δθ);
制动器最低启动电压和最高释放电压;
制动器开启滞后时间;
1000V持续1min的耐压测试。
1.1.2测量要求
转矩1000Nm、2000Nm、5000Nm、10000Nm四档,精度:±0.5%;
转速≤800r/min,精度:±0.2%;
温度精度:0.5级;
电压精度:0.5级;
电流精度:0.5级;
时间精度:0.01s。

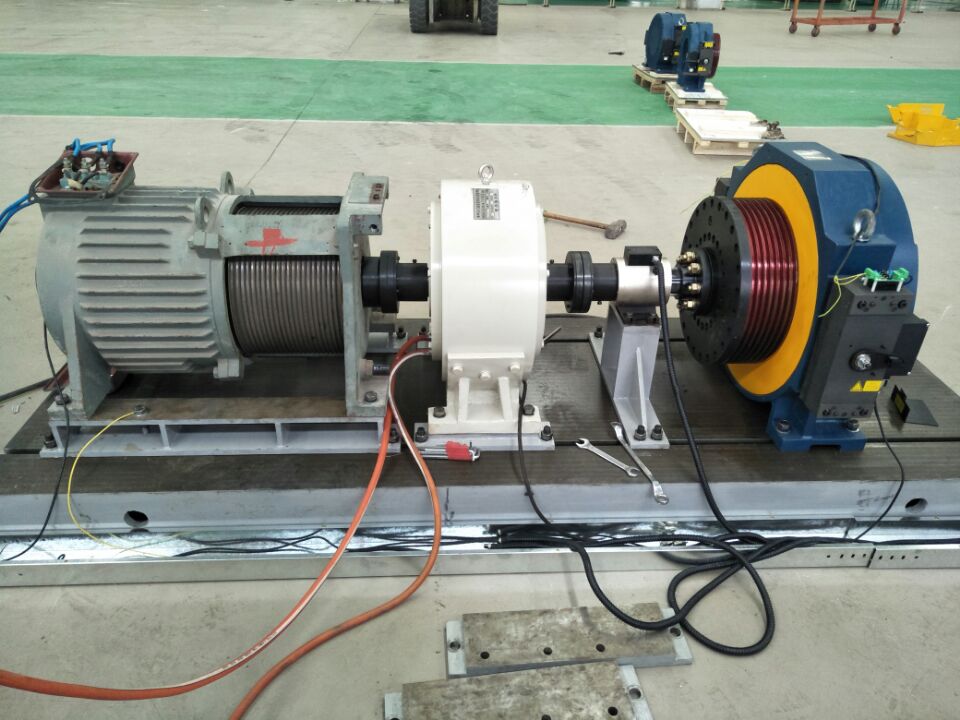

200Nm曳引机测试平台

200Nm曳引机测试平台


1.2测试台特性
1.2.1曳引机试验系统能对有齿轮减速箱电梯曳引机、永磁同步无齿轮电梯曳引机、自动扶梯和人行道扶梯驱动主机进行空载试验、效率试验、温升试验、耐久试验;
1.2.2曳引机试验系统能实时显示曳引机的输入电压(三相)、电流(三相)、功率、功率因数,输出转矩、转速、功率、效率、环境温度、油温;
1.2.3曳引机试验系统能自动判别并显示正负扭矩;
1.2.4曳引机试验系统可以对测试数据进行手动取数或自动取数,自动取数间隔时间可任意设定;
1.2.5曳引机试验系统在存储数据的同时,能实时显示采集数据和曲线;
1.2.6曳引机试验系统可将测试结果进行时间、输出功率、转矩、效率等曲线绘制;
1.2.7曳引机试验系统可随时由曲线观察曳引机运行情况;
1.2.8曳引机试验系统可任意设置曲线坐标值以满足曳引机试验的需求;
1.2.9曳引机试验系统对于各种参数的设置具有记忆功能,只需输入一次即可;
1.2.10曳引机试验系统具有历史数据回放功能;
1.2.11曳引机试验系统可以通过打印机对测试结果进行数据、曲线的打印;
1.2.12曳引机试验系统的整个功能具有菜单和快捷键双重操作,在屏幕上均可得到汉字的提示;
1.2.13系统为RS485通信总线,计算机上预留一个串口即可通信;
1.2.14系统用联轴器为弹性联轴器。
1.3项目选型:
1.3.1转速传感器
选用1000、2000、5000、10000Nm转矩转速传感器。
1.3.2加载器选型
选用1000、2000、5000、10000Nm磁粉制动器。
1.3.3测试平台
作为曳引机测试平台,必须具有吸振、变形小等优点,这样才能在以后的工作过程中,避免因为变形导致不同心,震动厉害等弱点,所以选用传统的铸铁平板。
1.3.4相关配套仪器仪表及弱电控制柜
根据所选传感器,配套使用转矩转速测量仪1台,两路温度测试仪1台,程控控制器1台,电参数测试仪1台,中文自动测试软件1套,弱电控制柜1台,1000Nm、2000Nm、5000Nm、10000Nm系统工装、联轴器各1套,被测件工装各2套。
