当前位置 : 首页 >> 测功机 >> 变速箱测试、减速机测试的测功机-海安县航成机电制造有限公司

测功机

    系统采用磁粉制动器对减速机(摆线针轮减速机、蜗轮减速机、行星齿轮减速机等)加载,采用相位差式转矩转速传感器对变速箱(减速机)进行扭矩测量、转速测量、功率测量、机械效率测量、速比计算;采用数字温度传感器进行温度测量。根据用户要求设计减速机测试软件,输出减速机测试报表。该系统可以进行空载试验、满载试验、效率试验、温升试验。

一、测试数据
    1. 输入转矩、输出转矩
    2. 输入转速、输出转速
    3. 输入功率、输出功率
    4. 效率
    5. 温升
    6. 速比

二、系统示意图

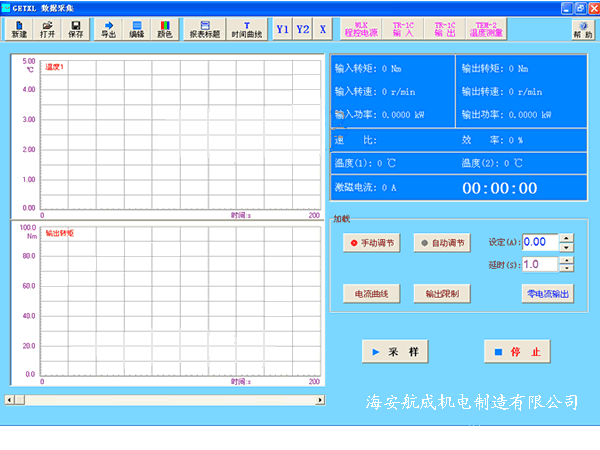

三、减速机测试软件界面

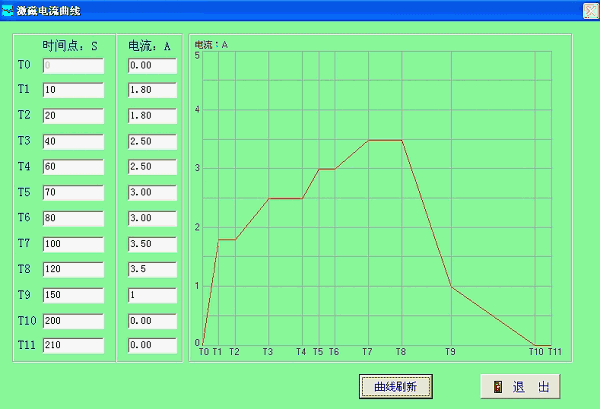

四、加载

    可按照设定的激磁电流变化曲线加载。
五、测功机试验台

测功机试验台可按照客户要求定制。

六、系统说明
    1.
测功机系统通过2台相位差式转矩转速传感器及2台TR-1C转矩转速采集仪 (或TR-1D转矩转速采集仪)采集变速箱的输入(输出)转矩和转速;用1台TEM-2温度采集仪采集温升;用WLK-3B程控电源控制磁粉制动器对变速箱进行加载。
    2. 所有仪器通过RS485总线与电脑连接,实现对变速箱的自动加载以及对数据的集中采集。实时显示各参数与时间之间的关系曲线,以记录整过测试过程。
    3.
测功机以曲线的形式输出报表。
    4. 测试数据可导出生成Microsoft Excel文件(*.xls),用于对采集数据的再处理。

GETXL 软件使用说明

GETXL 软件(演示版)
