WZ-电涡流制动器

    电涡流制动器又称电磁制动器,它是利用涡流损耗的原理来吸收功率的。具有结构简单、输入转速范围宽、运行稳定、噪音低、振动小、调节方便等优点。已成为高转速成套磁电测功系统中必备的加载设备 (高速情况下直接取代磁粉制动器作为成套磁电测试系统中的模拟加载器)。在我公司生产的高转速成套磁电测功系统中得到了完美体现,收到用户的一致赞誉。


电涡流制动器

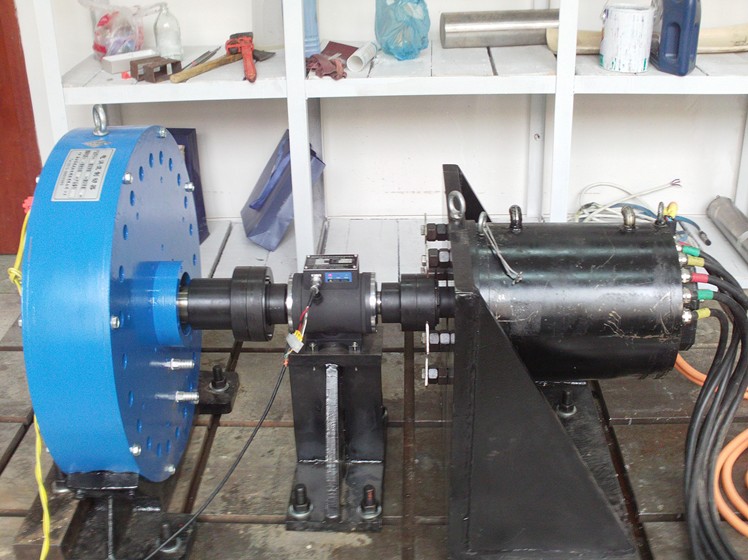

   盘式电涡流制动器是目前国内先进的模拟加载设备,主要用来模拟各种动力装置的输出性能。WZ系列主要由感应盘、电枢和励磁部分等组成。励磁绕组通电后,产生一个闭合磁通。当感应盘(齿状)旋转时,气隙磁密随之发生周期性变化,感应出涡流,由于“涡流”和磁场的耦合作用,在转子上产生制动力矩(滑差),从而达到对动力设备的带载目的。 本机适用于中、小型功率电机、汽车、内燃机、燃气轮机、水轮机、工程机械、林业、矿山、石油钻采等机械的性能试验,也可作为其它动力设备的吸功装置。
   性能特点
结构简单,操作维护方便;
制动力矩大,测试精度高,工作稳定;
转动惯量小,动态响应快;
与测控系统配套,可实现自动化操作。

一、产品使用的工作条件和环境条件
    电涡流制动器采用专门的配套稳流电源
    冷却水为普通淡水,水压:0.02~0.1Mpa,具体水流量见图9
    环境温度:-10℃~40℃
   相对湿度:20~90%RH
二、主要技术参数
   1、主要性能指标见表1、表2
   2、冷却水压:0.02~0.1Mpa。根据出水温度调节水压,当出水温度升高时,适当加大水压使出水温度降低。
   冷却水流量:冷却水量取决于进出水的温差和吸收功率的大小,详见图9
  3、电涡流制动器出水温度≤55℃
  注:WZW-P型为低转速大扭矩系列电涡流制动器
  WZ-P系列电涡流制动器主要性能指标          表1
型   号
额定功率
kW
额定转矩
Nm
最高转速
r/min
额定转速
r/min
转动惯量
kgm2
WZ-25P
6
25
12000
2000~2800
0.005
WZ-50P
10
50
12000
2000~2800
0.005
WZ-70P
16
70
12000
2000~2800
0.006
WZ-120P
25
120
10000
2000~2800
0.01
WZ-160P
40
160
9000
2000~2800
0.025
WZ-250P
63
250
8000
2000~2800
0.05
WZ-400P
100
400
7000
2000~2800
0.14
WZ-600P
160
600
6500
2000~2800
0.45
WZ-1100P
250
1100
5000
2000~2800
1.25
WZ-1600P
300
1600
5000
2000~2800
2.6
WZ-2600P
400
2600
4500
2000~2800
3.4
WZ-3300P
560
3300
4500
2000~2800
4.2
WZ-4000P
630
4000
4000
2000~2800
5.3

 WZW-P系列电涡流制动器主要性能指标      表2
型   号
额定功率
kW
额定转矩
Nm
最高转速
r/min
额定转速
r/min
WZW-250P
63
250
6000
1500~2000
WZW-400P
100
400
5300
1500~2000
WZW-600P
160
600
4800
1500~2000
WZW-1200P
250
1200
4100
1500~2000
WZW-1700P
300
1700
4000
1500~2000
WZW-2600P
400
2600
3200
1500~2000
WZW-3300P
560
3300
3000
1500~2000
WZW-4000P
630
4000
2500
1500~2000
电涡流制动器特性曲线见图1、图2、图3
图1、图2分别表示WZ-P系列电涡流制动器的功率吸收范围和扭矩范围,图3表示WZW-P系列电涡流制动器的扭矩范围。凡被测动力机械的特性测试点处于这个区域,均可使用本电涡流进行测试,用户选购时请务必注意这一点。



三、 结构及原理
电涡流制动器主要由旋转部分(感应盘)、外壳(电枢和励磁部分)组成,其结构简图见图5。

     由结构简图可知,当与转子同轴装配的励磁线圈通直流电时,其产生的磁通经电枢体、涡流环、气隙和转子形成闭合回路。由于转子外圆面被制成有均匀分布的齿和槽,故在气隙和电枢体或涡流环表面产生疏密相间的磁场,因此,转子被拖动旋转时,电枢体和涡流环内表面上任何一点的磁场产生叫变变化,由此感应出“涡流”,由于“涡流”和磁场的耦合作用,在转子上产生制动力矩,由于电枢体是通过机座固定在底板上的,故转子无法带动电枢体旋转,动力机械输出的功率被转化成电枢体和涡流环上“涡流”产生的等值热量,该热量由进入电枢体和涡流环冷却水槽中持续不断的冷却水及涡流制动器自身消耗。
对应于励磁线圈每一恒定的电流,电涡流制动器均表现出一条转矩依附于转速的稳定制动特性曲线,改变励磁电流的大小,就可以改变制动力矩。
    四、运输与保管
    产品在运输过程中应避免淋雨、倒置和冲击。产品应保存在干燥通风、无腐蚀气体存在的库房中,必须将冷却系统中的积水放干净。
    五、冷却水要求
    冷却水是电涡流制动器工作的重要安全保障,安装时一定要把规定尺寸的水管接到制动器的进、出水口,并要试通水,检查供水系统是否漏水,水压水流量是否达到规定要求,最好在进水口加一水压表。(冷却水流量见图6)
注:冷却水量Q取决于进、出水的温差#t和吸收功率P的大小,图中所列各工况耗水量是出水口温度为最高55℃时的理论计算,为降低出水温度,实际水量应加大些。
      6  WZ-PWZW-P电涡流制动器冷却水图
     冷却水可直接用自来水冷却,或用循环水池供水。使用循环水池时应考虑冷却水的冷却,应使进水温度≤25℃。冷却水应使用纯净的自来水,冷却水中不应含有沙、盐、酸、碱等腐蚀性物质,以防止水垢的形成。由于各地水质不同,用户可自行判断和选择,并采取措施防止水垢的形成。尤其是硬水地区,一定要采取措施,否则将很快使涡流制动器的冷却水道堵塞,使涡流制动器不能够正常使用,为保证涡流制动器的正常使用,建议在冷却水中加G1阻垢剂,以防止涡流制动器长期使用后冷却室内结垢影响冷却效果,造成涡流制动器的损坏。涡流制动器的进水口处应安装过滤网,以防异物混入。
